H3C S5500交換機監控方案

4.1

作者:

笨驢技術

主頁:

http://www.11zhan.com

本文將演示如何用H3C S5500交換機來部署WFilter實現旁路監控。網絡結構圖如下：

圖 1

直接在H3C S5500上做端口鏡像即可，H3C S5500端口鏡像的配置如下圖：

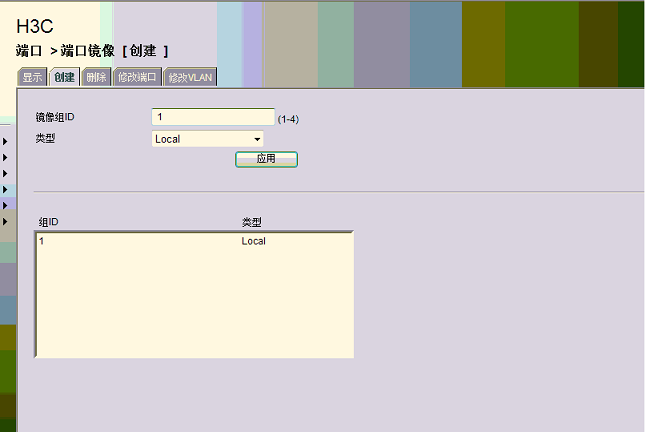

1. 創建鏡像組

圖 1

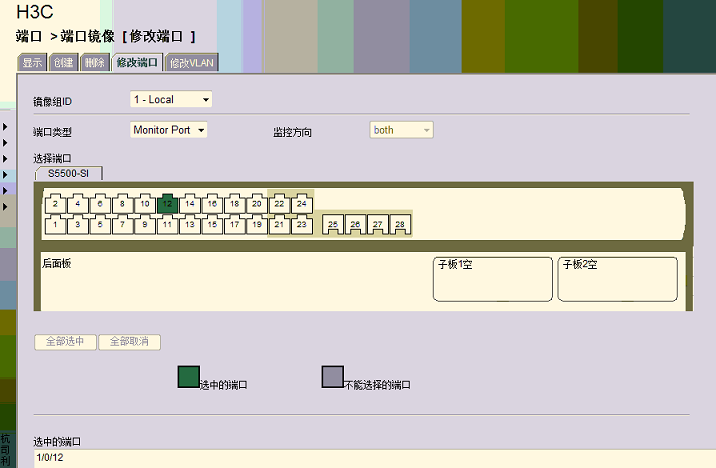

2. 添加監控口(monitor port)，監控口要和安裝WFilter的電腦直接連接。

圖 2

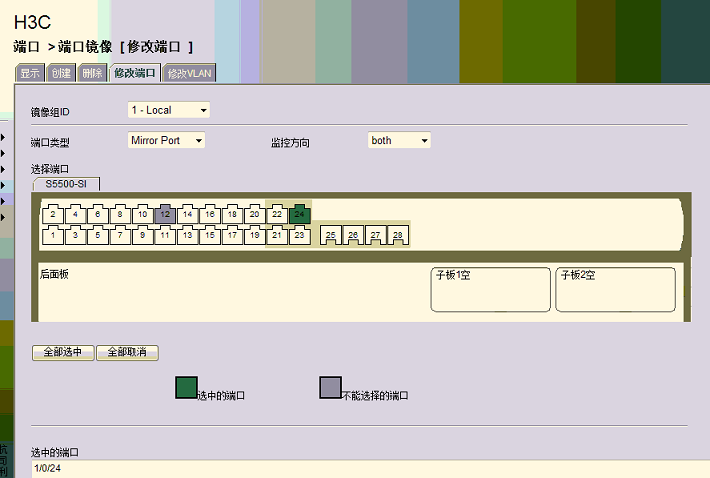

3. 添加被監控口(mirror port)，被監控口一般是上聯口。

圖 3

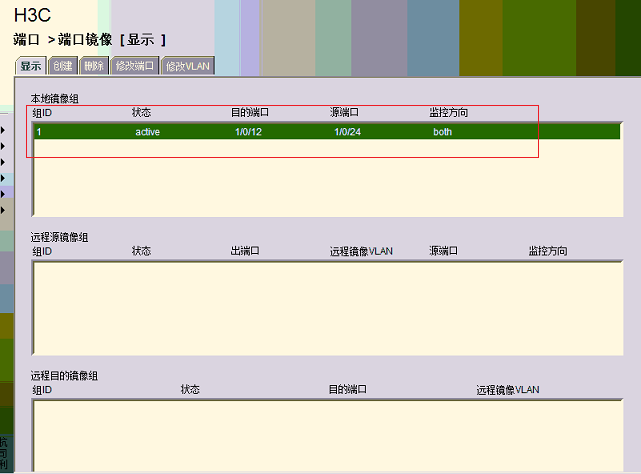

4. 配置完成后，可以在“顯示”中看到鏡像組的狀態

圖 4

本例中，“被鏡像端口1/0/24”接路由器，“鏡像端口1/0/12”接WFilter監控主機。即可實現監控。
